  • 國內溫度儀表生產龍頭企業
  • 余姚市長江溫度儀表廠

XMT-618T 系列

XMT-618T 系列

XMTF-618T

點擊:1845
  • 產品型號:XMTF*618T系列
  • 產品規格:XMTF-618T, XMTF-618GT等
  • 外觀尺寸:96(寬)*48(高)*45mm

一、概述

XMT*618T 系列智能數顯時間溫度調節儀為智能型雙排三位顯示儀表,分別顯示溫度測量值和運行時間倒計時;儀表可多種信號輸入,并提供多種時間控制方式選擇,儀表三鍵操作,采用二位式、PID 控制;參數設置簡易,輸入信息方便等功能,廣泛應用于機械、化工、陶瓷、輕工、冶金、石化,熱處理等行業的溫度自動控制系統。

二、技術參數

1、測量誤差:±0.5%F·S±1 字,附加冷端補償誤差≤±2℃
2、輸入類型(可選):CU50(-50~150)、PT100(-99~600)、K(-30~999)、E(-30~700)、J(-30~900)、T(-99~400)
3、繼電器輸出(無源)觸點容量: AC220V 5A(阻性負載) 周期2~120 秒可調
4、時間范圍:0~999 秒或0~999 分(可選)
5、固態繼電器驅動信號:電流≥15mA 空載電壓≥9V,周期約2S
6、工作電源:AC85~242V,50/60Hz 功耗<3W
7、工作環境:0~50℃,相對濕度≤85%,無腐蝕性及無強電磁輻射場合

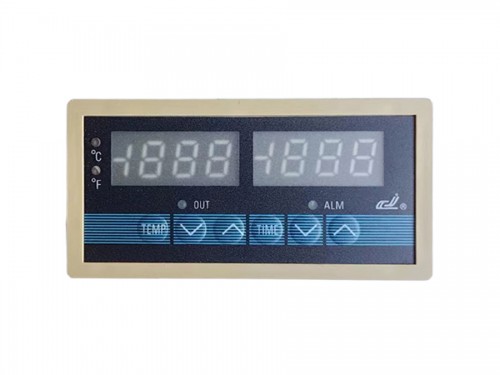

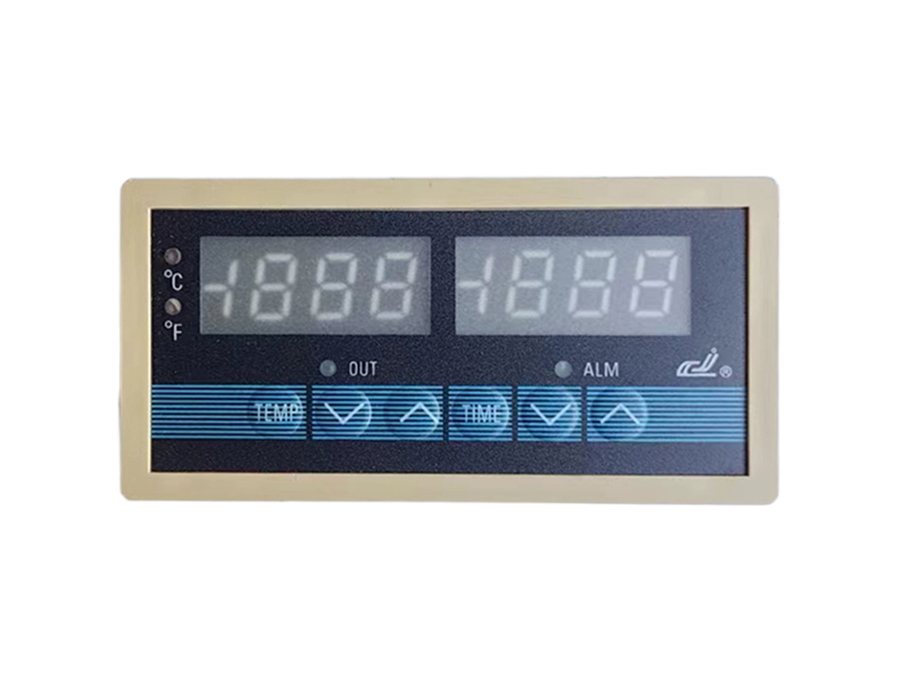

二、儀表面板介紹

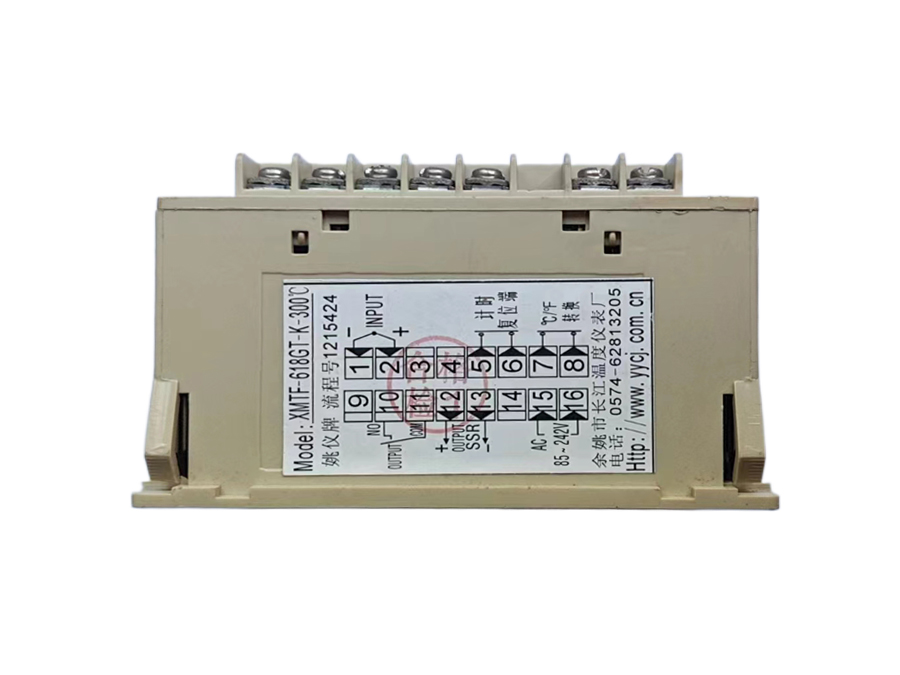

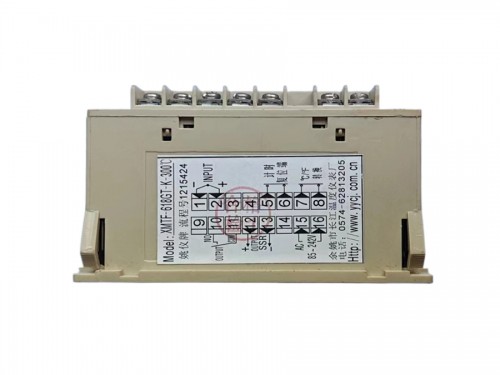

★儀表具體接線以儀表外殼上接線圖為準

四、產品型號定義

XMT □—6 □ 8 T
        1    2 3 4 5

1:為外型尺寸標號
空: 160×80×85    開孔156×76     A: 96×96×80     開孔92×92
D: 72×72×80     開孔68×68     E: 48×96×75   開孔44×92
F: 96×48×75     開孔92×44      G:48×48×110   開孔44×44
S: 80×160×85      開孔76×156     B:60×120×90   開孔56×156
L: 標準35mmDIN 導軌安裝     C:80×120×35    壁掛式安裝

2: 操作顯示方式:‘6’三鍵輕觸開關設定,雙排三位數字顯示,PID 控制

3: 為附加報警:
‘1’ 無報警但有一組時間控制輸出; ‘5’ 無報警但有一組時間控制蜂鳴器輸出

4:輸入信號類型: ‘8’輸入信號自由互換(暫無電壓、電流信號輸入)

5:后綴T:時間控制功能

五、內部參數

表5-1
序號提示符名稱設定范圍說明出廠值
一級菜單0 1672015831688381.jpg溫度設定值1672017259211496.jpg1672017265691248.jpg決定按▲鍵3 秒直接可修改設定值隨機
1 1672015866993739.jpg時間設定0~999按▲鍵3 秒直接可修改設定值隨機
二級菜單2 1672015971537614.jpg溫度上限報警0~100超過報警點時有觸點轉換輸出,同時報警燈亮(有報警功能時才有觸點轉換輸出),報警功能在1672017362320641.jpg=0 時有意義。隨機
31672015980103917.jpg測量誤差修正-20.0~20.0測量值可以通過此項值加或減修正0
41672015990482943.jpg比例帶0~99.9~200其決定了系統比例增益的大小, 1672017379979786.jpg越大,比例的作用越小,過沖越小,但太大會增加升溫時間;設置1672017405539898.jpg=0,儀表轉為二位式控制狀態15.0
51672015998591346.jpg積分時間0~999設定積分時間,以解除比例控制所發生之殘余偏差,太大會延緩系統達到平衡的時間, 太小會產生波動。240
61672016011125300.jpg微分時間0~200設定微分時間,以防止輸出的波動, 提高控制的穩定性。30
71672016921188094.jpg控制周期2~120S出廠時SSR為2秒;繼電器為10 秒10
81672016932920856.jpg主控回差0.1~50.0只有在二位式控制時才有意義1.0
91672016955279062.jpg自整定參數/

1672017720943948.jpg—關閉自整定功能;

1672017728135842.jpg—開啟自整定功能


0
101672016965740764.jpg電子鎖0~501672017828783478.jpg=0 時,可修改所有參數0
三級菜單111672016973322116.jpg電子鎖0~501672017837810486.jpg=0 時,可修改所有參數0
121672016984853858.jpg輸入類型CU50(1672017891416071.jpg )、PT100( 1672017907913837.jpg)、K(1672017927871075.jpg )、E( 1672017947860434.jpg)、J( 1672017959154535.jpg)、T(1672017976226760.jpg );1672017934152621.jpg
131672017021325198.jpg系統功能選擇0~11672017988990880.jpg=0 時加熱控制;
1672018000460709.jpg=1 時制冷控制
0
141672017032284475.jpg量程下限起點到1672018017459720.jpg隨機
151672017040144027.jpg量程上限1672018072809270.jpg到滿量程
