一、概述

XMTE-618G/DT 儀表為智能型雙排三位顯示儀表，分別顯示測量值和時間設定值，采用PID 或二位式控制，攝氏度、華氏度可自由轉換，廣泛應用于機械、化工、陶瓷、輕工、冶金、石化，熱處理等行業的溫度自動控制系統。

二、技術參數

1、測量誤差：±0.5%F.S±1 字，附加冷端補償誤差≤±2℃
2、輸入類型：K（-30~300℃）
3、時間設置范圍：0～999S
4、繼電器輸出(無源)觸點容量： AC220V 5A(阻性負載)
5、驅動固態繼電器信號輸出：驅動電流≥15mA，電壓≥9V
6、外型尺寸： 48×96×75 開孔尺寸:44×92
7、工作電源：AC85～242V，50～60Hz 功耗＜3W
8、工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

三、儀表面板及接線圖介紹

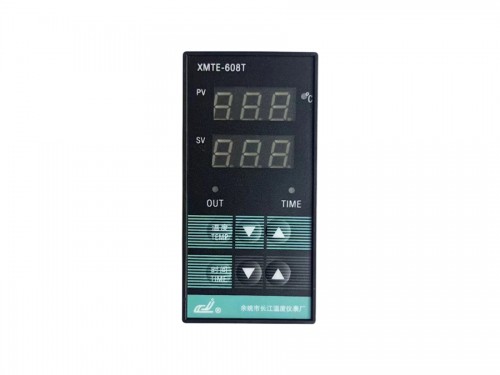

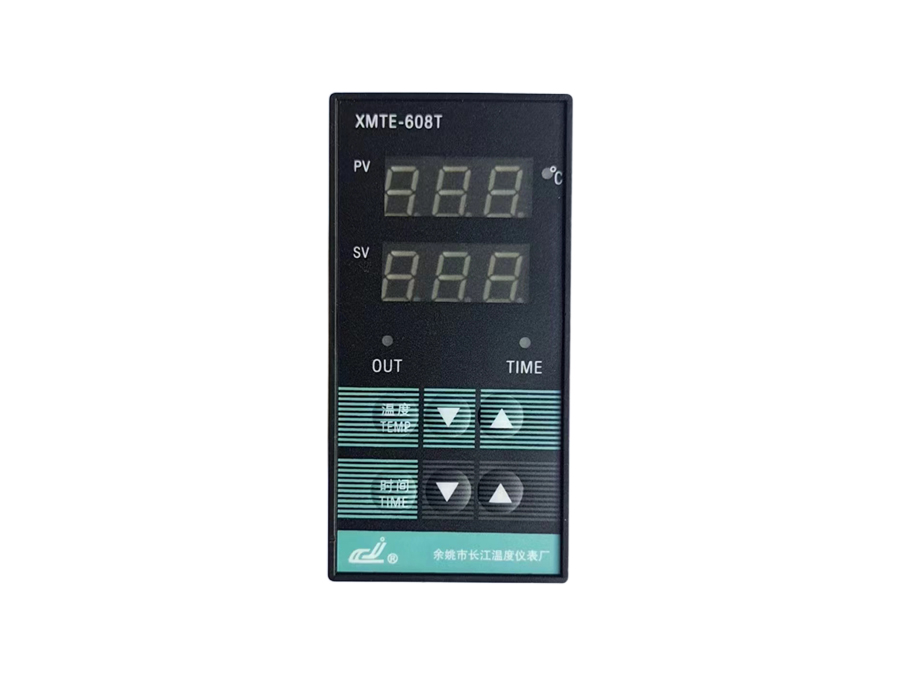

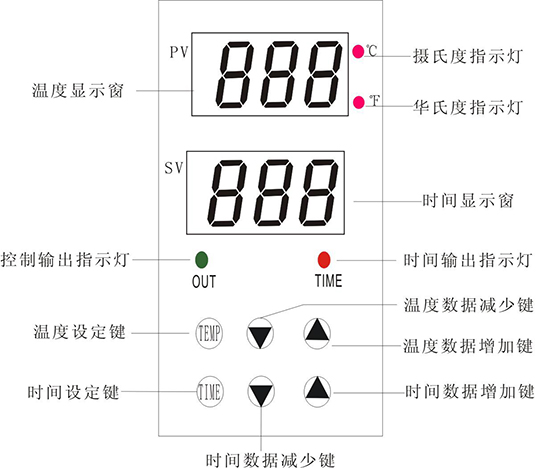

1、儀表面板（參考）

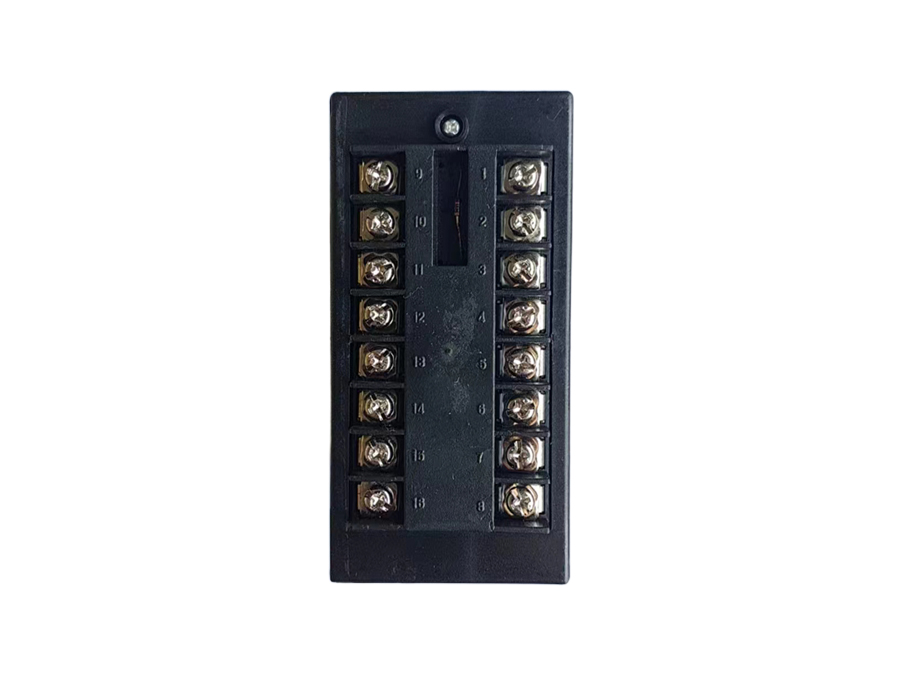

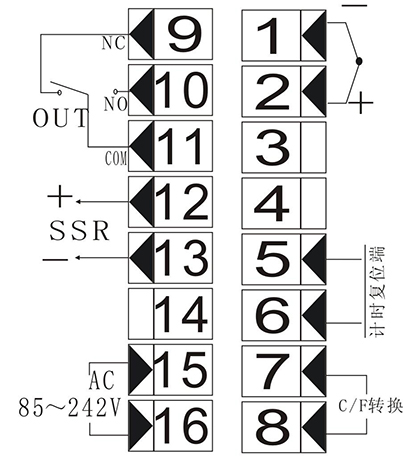

2、儀表接線（參考）

★儀表具體接線以儀表外殼上接線圖為準

四、儀表操作與控制說明

4.1、按照接線圖接入電源、傳感器及控制回路后通電，儀表開始自檢，此時蜂鳴器會響，所有數碼管全部顯示，此過程持續2S 后進入正常顯示狀態。

4.2、溫度設定：按溫度設定鍵（TEMP）2 秒進入溫度設置狀態，此時溫度顯示窗顯示溫度設定值，直接按▲或▼鍵修改，長按可實現數據快速加或減，修改完成后按溫度設定鍵保存退出或無任何操作狀態下約15秒后自動保存退出。

4.3、時間設定：按時間設定鍵（TIME）2 秒進入時間設置狀態，此時時間顯示窗顯示倒計時時間設定值，直接按▲或▼鍵修改，長按可實現數據快速加或減，修改完成后按時間設定鍵退出或無任何操作狀態下約15秒后自動保存退出。

4.4 控制說明：當溫度測量值＜溫度設定值時，繼電器吸合，有輸出；溫度測量值＞當溫度設定值，繼電器斷開，無輸出。
儀表正確接線后短接4、5 端子可實現儀表計時功能，在任意時刻斷開4、5 計時控制端，計時恢復到初始狀態；接通計時控制端儀表開始按設定時間倒計時運行。
短接儀表6、7 端子可實現C/F 轉換（短接時顯示華氏度）F=℃*1.8+32
