一、概述

XMTG-3000智能型單排顯示時間繼電器，具有計時準確，功耗低，穩定性可靠等優點，采用延時斷開輸出，可廣泛用于冶金、電子、機械、紡織、塑料制冷、醫療、電爐烘箱、家用電器等需時間控制的場合。

二、主要技術參數

1、顯示方式：四位LED數碼管顯示
2、設置范圍：99.99S/M/H可選
3、計時精度：0.005級    4、功耗：<3W
5、輸出觸點容量：AC 220V 5A（阻性負載）    6、工作電源：AC 85～242V 50/60Hz
7、工作環境：0~50℃，相對濕度≤85％RH，無腐蝕性及無強電磁輻射場合

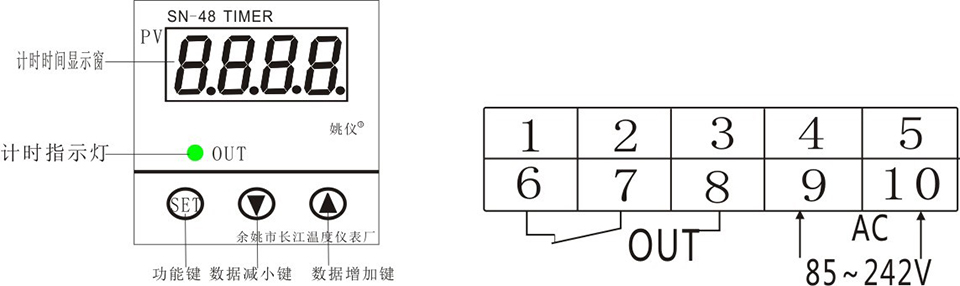

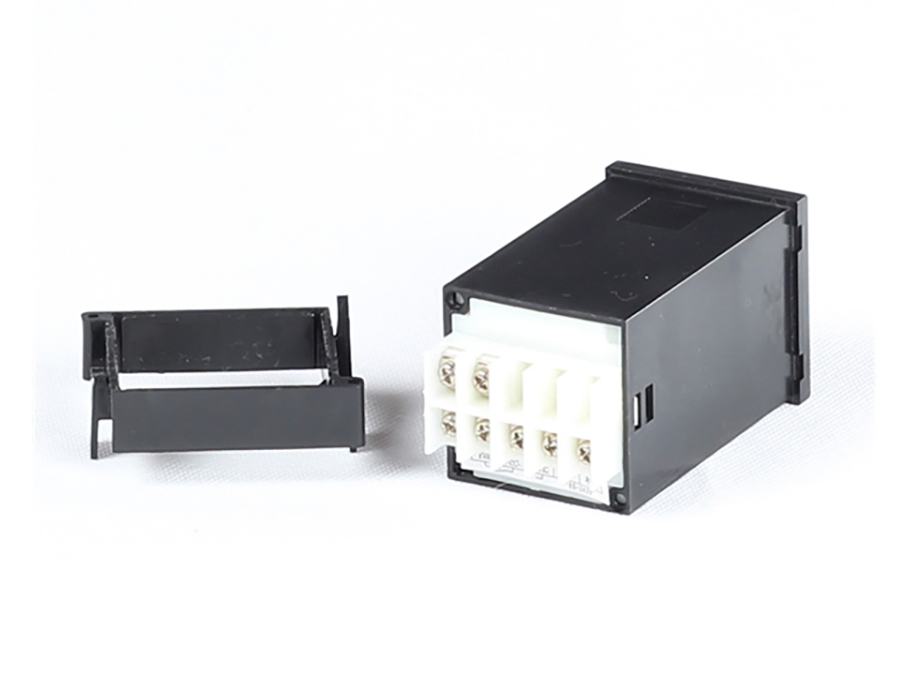

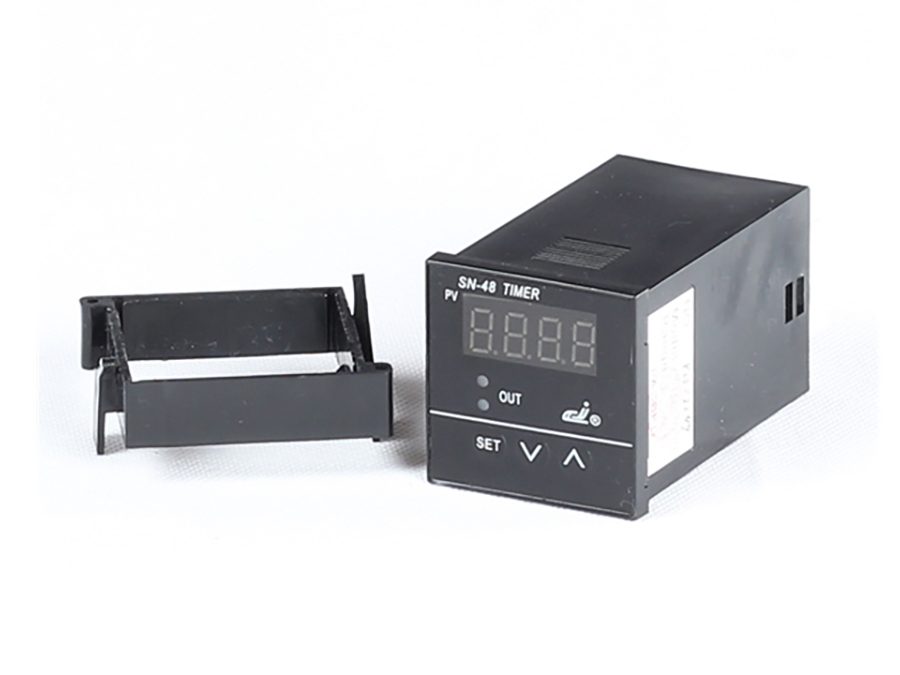

三、儀表面板及接線圖(參考)

四、使用方法

1、首先將儀表按接線圖接線，然后給儀表通電，儀表即從0開始往上計時，此時OUT指示燈亮，儀表繼電器有輸出(7、8端吸合)。到達設定時間后，儀表停止計時，OUT燈滅，并且儀表接線端的總與低斷開，高與總（6、7端子）導通。

2、時間設置，正常顯示狀態下，按▲1秒，此時儀表閃爍顯示前兩位計時時間設置，此時按住▲鍵數據增加、按▼鍵減小數據，修改后待閃爍8次（不需按任何鍵）自動保存進入前兩位計時時間設置，此時可修改前兩位計時時間，修改后待閃爍8次（不需按任何鍵）自動保存退出。

3、復位功能：在正常工作狀態下，按一下SET鍵儀表計時復位。

4、計時方式選擇：同時按住▲＋▼鍵不放進入時間選擇界面，長按▲＋▼鍵5秒鐘后自動切換計時單位，如下表：

符號	計時單位
	分、秒計時
	小時、分計時
	秒計時

五、故障分析及排除

XMTG*3000智能時繼采用了先進的生產工藝，出廠前進行了嚴格的測試，大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障，請記錄故障現象并及時通知當?shù)卮砩袒蛘吲c我們聯系。下表是XMTG*3000智能時繼在日常應用中的幾個常見故障：
