開孔尺寸：152*76mm

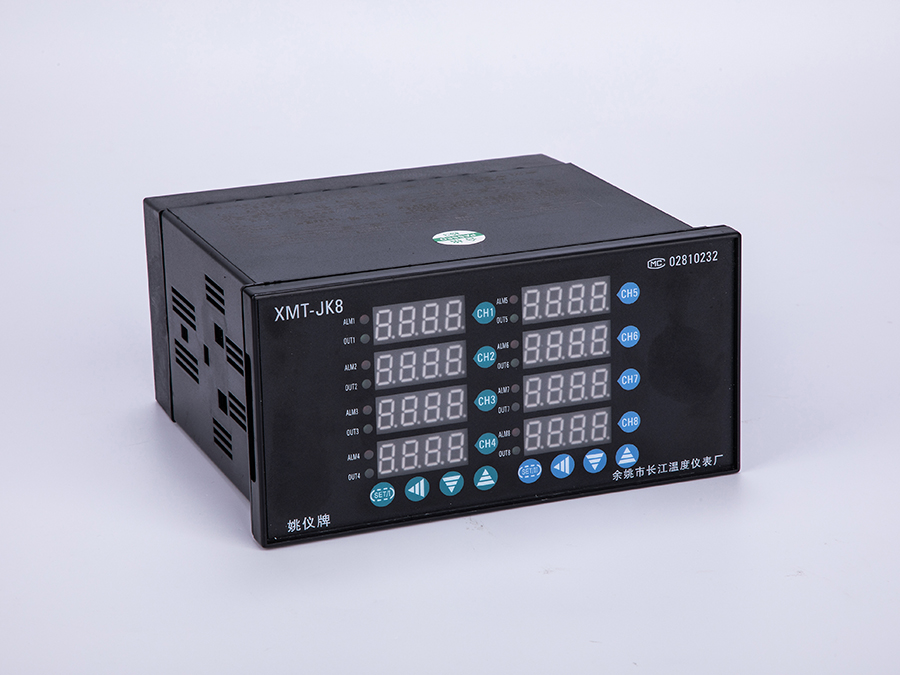

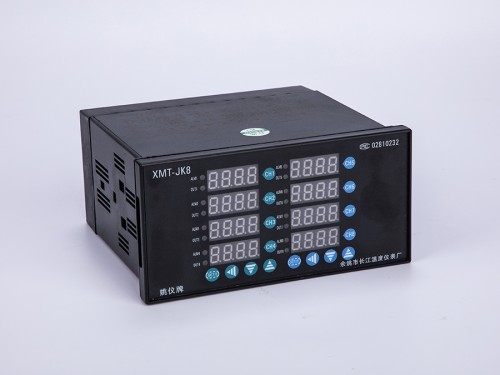

XMT-JK808系列智能溫控儀表是為了適應市場需求推出的一款儀表。儀表由單片機控制，各通道設定值及部分參數可獨立設置。具有體積小、功耗低、操作簡便、容易掌握、運行穩定、可靠、經濟實惠等特點。本儀表已廣泛應用于機械、化工、陶瓷、輕工、冶金、石化、熱處理等行業的溫度其它工業參數的自動控制系統。

一、技術參數：

1、輸入類型：CU50、PT100、K、E、J

2、測量精度：±0.5%F.S±1B，附加冷端補償誤差≤±2℃

3、采樣周期：0.5S

4、主控繼電器觸點輸出：AC220V/5A（阻性負載）或AC220V/0.3A(感性負載)

5、報警繼電器觸點輸出：AC220V/1A（阻性負載）

6、驅動固態繼電器觸發輸出信號：驅動電流≥15mA，電壓≥9V

7、儀表工作電源：AC85V～242V（開關電源）, 50/60Hz，或其它特殊定貨

8、儀表工作環境：溫度0～50.0℃，相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所

二、型號定義：

XMT     □－   JK8        □        8          □

（1）  （2）       （3）      （4）     （5）

（1）：外型尺寸及開孔尺寸：空格：160×80×125、  152×76；

（2）：通道數量：“JK8”      8通道控制儀

（3）：附加報警：“0”無報警輸出；“1”一組報警輸出（報警方式通過參數ALP可選）

（4）：輸入類型：“8”萬能輸入

（5）：后綴：“無”繼電器常開觸點輸出；  “G”固態繼電器觸發輸出； “K”帶RS485或RS232通訊接口
