一、概述

XMT*808 系列智能溫度調節儀采用當今先進單片微機作主機，減少了外圍部件，提高了可靠性；采用模糊理論和傳統PID 控制相結合的控制方式進行控制，使控制過程具有響應快、超調小、穩態精度高等優點，是一種高性能、高可靠性、全輸入的智能型溫度控制儀表，其功能幾乎適合所有溫度測量、控制的場合，并兼容其它工業參數測量及控制。

通過采用模塊化結構，進一步提高產品的整機性能；儀表采用四鍵操作，雙排四位LED 數碼顯示，可同時顯示測量值和設定值或測量值和輸出值，具有手動/自動切換及自整定功能；具有體積小、功耗低、操作簡便、容易掌握、運行穩定、可靠，經濟實惠等特點；目前，本儀表已廣泛應用于機械、化工、陶瓷、輕工、冶金、石化、熱處理等行業的溫度其它工業參數的自動控制系統。

二、技術參數

2.1、輸入規格及范圍（一臺儀表即可兼容）：

① 熱電偶：K（-50～1300℃）、S（-50～+1700℃）、T（-200～+350℃）、E（0～800℃）、J（0～1000℃）、B（0～1800℃）、N（0～1300℃）、WRe(0～2300℃)
② 熱電阻：CU50（-50～150℃）、PT100（-20～600℃）；
③ 線性電壓：0～5V、1～5V、0～1V、0～100mV、0～20mV 等；
④ 線性電流（需外接分流電阻）：0～10mA、0～20mA、4～20mA 等（線性電壓電流輸入的最大顯示范圍-1999～+9999 由用戶定義）；

2.2、測量精度：

① 熱電阻、線性電壓、線性電流優于0.5 級+1 字
② 熱電偶輸入應采用銅電阻補償冷端或冰點補償冷端時優于0.5 級+1 字；
③ 儀表對B、S、WRE 分度號在0～600℃范圍內可進行測量,但測量精度無法達到0.5 級；
④ 分辨力：1、0.1；

2.3、響應時間：≤0.5秒(設置數字濾波參數為0時)：

2.4、調節方式：

① 二位式控制方式（回差可調）；
② 常規PID控制方式（參數自整定功能）
③ 人工智能控制方式(包含模糊邏輯PID調節及參數自整定功能的先進控制算法)；

2.5、輸出規格：模塊化或非模塊化直接訂制輸出功能參數

① 繼電器觸點開關輸出（常開+常閉）：220VAC/5A；
② SSR 電壓輸出:觸發電流≥15mA，觸發電壓≥9V(用于驅動SSR 固態繼電器)；
③ 可控硅過零觸發輸出:可觸發5～500A 的雙向可控硅;2 個單向可控硅反向并聯；
④ 線性電流輸出：0～22mA 間可任意定義起始電流及終端電流值（電壓范圍11～23VDC）；

2.6、通訊：

支持RS485通訊模式，采用AIBUS通訊協議，波特率支持以下幾種選擇：4800bps、9600bps

2.7、報警輸出：

支持兩個無源觸點輸出，觸點容量250VAC/7A；支持上限報警、下限報警、正偏差報警、負偏差報警等4種報警輸出方式（最多可輸出2路）；

2.8、隔離耐壓：電源端、繼電器觸發及信號端相互之間2000V耐壓試驗1分鐘無異常;

2.9、電源供電：

① 85V～242VAC，50～60HZ；電源消耗≤4W；
② 24～36VDC/AC 電源消耗≤4W；
③ 或其他客戶特殊要求電壓

2.10、工作條件：

環境溫度:0～50℃，相對濕度不大于85％的無腐蝕性氣體及無強電磁干擾的場所；

2.11、產品認證：

本儀表通過CE 歐共體安全認證及ROHS 環保認證。

三、產品選型定義

XMT  □   8   □   8  □□
        (1)  (2) (3)  (4)  (5)
（1） 外型尺寸標號（單位:mm）：
空格：160×80×120       開孔152×76；       A：96×96×110       開孔92×92；
D：72×72×110       開孔68×68；       E： 48×96×110       開孔44×92；
F：96×48×110       開孔92×44；       S：80×160×120       開孔76×156
G：48×48×110       開孔44×44
（2） 操作顯示方式：‘8’：四鍵輕觸開關設定，雙排LED 顯示，模糊控制。
（3） 附加報警：‘0’：無報警；‘1’：一組報警； ‘3’：二組報警‘5’：聲音報警
（4） 輸入信號類型：‘8’：輸入信號自由互換
（5） 后綴：
主控制輸出方式：
‘空格’：繼電器常開常閉觸點輸出；
‘A’：單相過零觸發調節； ‘A3’：三相過零觸發調節；
   ‘C’：0～10mA or 4～20mA 電流變送輸出‘E’：線性電壓量輸出；
‘G’：二位式固態繼電器（SSR）調節輸出；
輔助方式：
‘K’：帶RS485 或RS232 通訊模塊接口； ‘P’：30 段可編程程序控制
‘V’：DC24V、DC12V、DC5V 饋電輸出；

四、接線圖

4.1 XMT-808 接線圖

圖4－1

線性電壓量程在1V 以下的由1、2 端輸入，0～5V 及1～5V 的信號由1、4 端輸入。4～20mA 線性流輸入可分別用250Ω或50Ω電阻變?yōu)?～5V 或0.2～1V 電壓信號，然后從1、2 端或1、4 端輸入。

4.2 可控硅過零觸發接線圖：

五、儀表面板說明

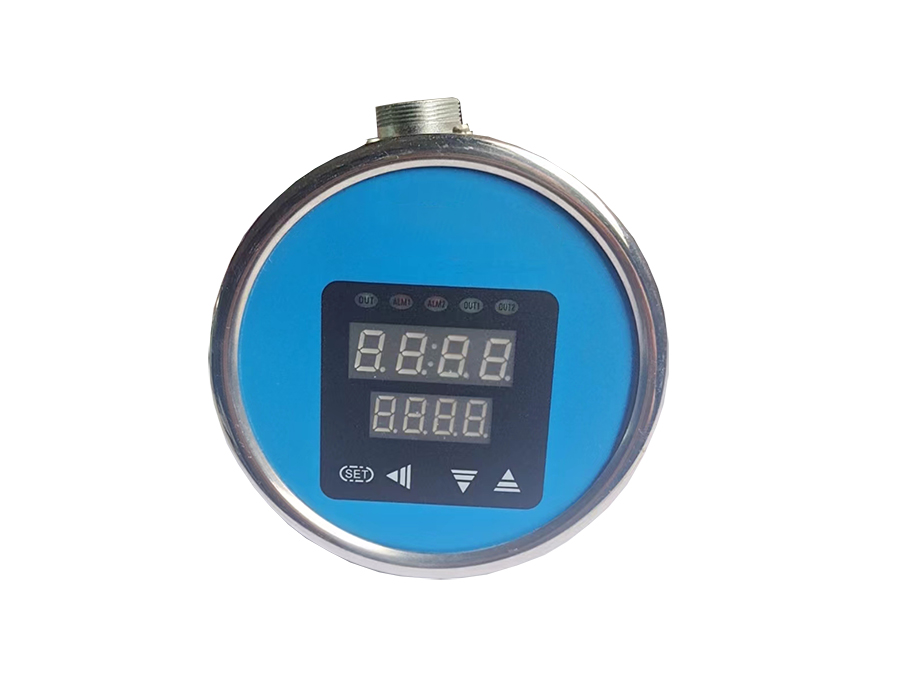

5.1、儀表面板布置（以XMTG-808 面板為參考）：

5.2 面板說明

1. 測量值顯示窗（PV）：正常情況下顯示測量值，在參數修改狀態下顯示參數符號（紅色）；

2. 設定值顯示窗（SV）：正常情況下顯示用戶設定值，在參數修改狀態下顯示參數值（綠色）；

3. 第一報警指示燈（ALM1）：當儀表ALM1 端子有輸出時，此指示燈亮；

4. 第二報警指示燈（ALM2）：當儀表ALM2 端子有輸出時，此指示燈亮；

5. A-M 指示燈：當儀表在手動狀態時此指示燈亮；當為程序段控制儀表時此指示燈亮表示程序段在運行狀態，此指示燈亮表示程序在暫停狀態；

6. 輸出指示燈（OUT）：當儀表有控制輸出時此指示燈亮；如輸出為線性電流時，指示燈通過亮/暗變化反映輸出電流的大小；

7. 功能鍵（SET）：按此鍵3 秒可進入?yún)?shù)修改狀態；在參數修改狀態下與?(A/M)鍵組合使用可快速退出修改狀態；

8. 移位鍵?(A/M)：在參數修改狀態及設定值修改等狀態下可實現修改數據的移位；在參數修改狀態下與功能鍵（SET）組合使用可快速退出修改狀態；

9. 數據減小鍵：在參數修改及設定值修改等狀態下可實現數據減小；

10. 數據增加鍵：在參數修改及設定值修改等狀態下可實現數據增加。
