一、概述

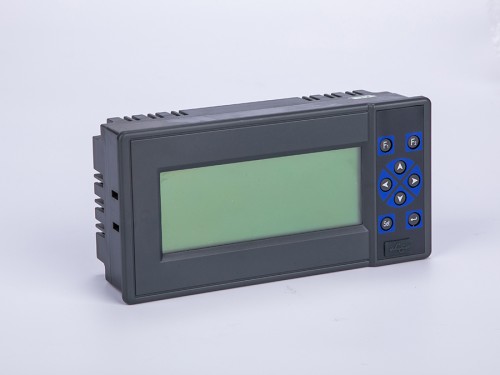

XMT-4D-408一體式多功能綜合儀表是余姚市長江溫度儀表廠利用雄厚的技術基礎和超前的科技意識，依靠多年的儀器儀表開發、應用經驗，在廣泛征求各行業新老用戶意見的基礎上，基于自主的多項關鍵核心技術而開發出來的一種新產品，其性能、技術指標在國內同類型產品中處于領先地位。

XMT-4D-408一體式多功能綜合儀表是以先進的CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化儀表，具有體積小、功耗低、精度高、通用性強、運行穩定、可靠等特點。其記錄部分設計由于無紙、無筆而減少了日常維護工作，并因取消了復雜的機械部件使機械磨損降為零，從而減少了服務費用。其萬能輸入模塊使用戶不必更換任何器件就可實現熱電阻、熱電偶、標準信號等全范圍輸入。目前，XMT-4D-408一體式多功能綜合儀表已廣泛應用于石油、化工、造紙、制藥、冶金、電力、環保及食品等行業。

二、技術指標

2.1輸入

支持2個模擬量信號輸入通道。

支持多種信號類型，只需通過軟件組態即可選擇以下信號的輸入：

電壓信號：0～20mV、0～100mV 、0～5V、1～5V

電流信號：0～20mA、4～20mA

熱電阻：Pt100、Cu50

熱電偶：B、E、J、K、S、T

2.2輸出

支持1個模擬量信號（4～20mA）輸出通道，負載能力750Ω（最大）。

2.3精度

實時顯示：±0.2% F.S.；

曲線顯示：±0.2％F.S；

追憶精度：±0.2% F.S.；

注：熱電偶應去掉冷端誤差

2.4記錄間隔

0秒至240秒，共分為9檔：0/1/2/5/20/40/60/120/240 S，其中0秒表示不記錄。

2.5記錄容量

2M Bit （FLASH容量）

2.6記錄時間

在不掉電的情況下，根據記錄間隔和記錄點數的不同

2.7報警輸出

支持2個無源觸點輸出，觸點容量1A 250VAC / 1A 30VDC 。

2.8通訊

支持RS485通訊模式，采用開放式的MODBUS RTU從協議，波特率支持以下幾種可供選擇：1200 bps、4800 bps、9600 bps、19200 bps、38400 bps、57600 bps。

2.9屏幕

顯示分辨率：192×64，刷新頻率：1Hz

2.10供電

交流電：0.1A @ 90~260VAC，45~55Hz

2.11外型尺寸

外型尺寸：160mm（寬）×80mm（高）×48mm（深）

開孔尺寸：152mm×76mm

2.12凈重

≤0.5kg

2.13保存條件

溫度：-20～60℃，避免日光直曬

濕度：<85%RH（無凝結）

2.14工作條件

溫度：0～55℃

濕度：10%～85%RH（無凝結）

禁止在腐蝕性環境下工作，禁止液體或導電體進入表內，保證通風口處通風良好。
