一、概述：

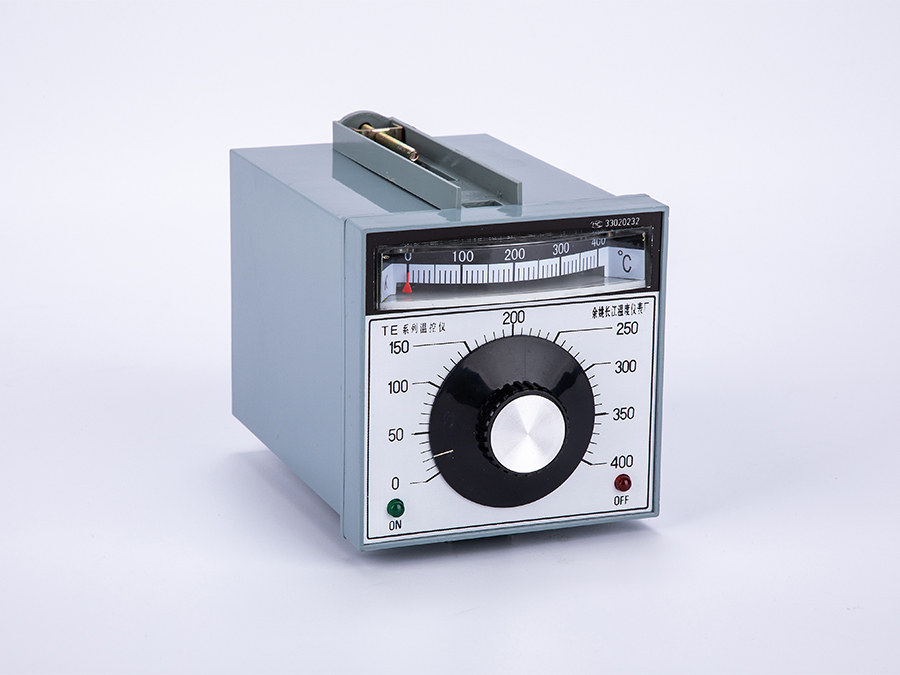

TE系列電子溫度指示調節儀具有可靠性高，安裝方便，抗震動，干擾能力強，價格低等特點，并且控制方式完備，可廣泛應用于塑料機械、包裝機械、食品機械及冶金、化工等多種行業。

二、技術指標：

1、精度：設定≤1.5%F.S,指示≤2.5%F.S
2、調節方式相關參數：
2.1、位式調節不靈敏區≤0.75%
2.2、時間比例調節：比例帶3～6%，周期30±10秒
2.3、觸點容量：AC220V阻性3A
       大功率輸出AC220V 阻性7A
2.4、工作電源：AC85～242V，50～60HZ，功率小于3W
3、工作環境：溫度0～60℃,濕度小于85%RH
4、開孔尺寸：TED 66×66×115
                   TEA 91×91×125
                   TE 44×44×115（接線按儀表所示）

三、使用方法：

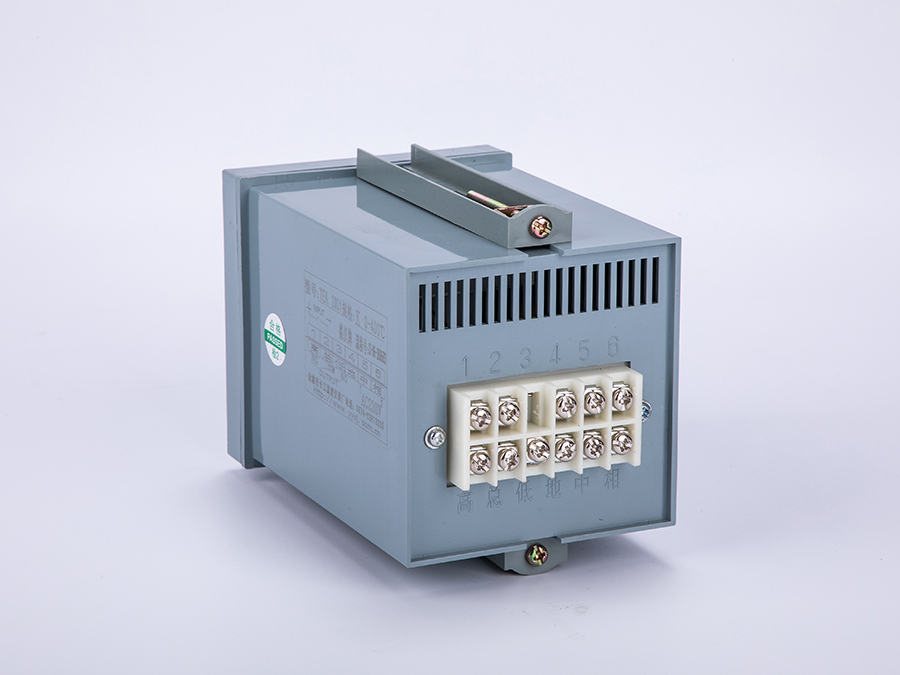

1、本儀表用安裝架固定在開孔內，儀表背面接線排的中、相為儀表供電的交流220VAC輸入，1、2、3腳，熱電偶儀表時：1腳接熱電偶正極，2腳接熱電偶負極；熱電阻儀表時：1腳接傳感器紅腳，2、3任意接，儀表總、高、低為一組開關，當儀表設定溫度高于指示溫度時，總低通、總高斷，同時綠燈亮、紅燈滅；當儀表設定溫度低于實際指示溫度時，總低斷、總高通，同時紅燈亮、綠燈滅。

2、移相觸發可控硅時，綠燈為電源指示燈，紅燈為觸發指示燈，紅燈亮?xí)r，可控硅導通，為加熱狀態；紅燈滅時，可控硅關斷停止加熱，如發現負載兩端電壓抖動，可互換兩根輸出線，儀表供電電源必須與負載電源同相。

★儀表具體接線以儀表外殼上接線圖為準

四、其它說明：

1、訂貨時請注明儀表型號、配用傳感器型號及測量范圍，如TED2001   K  0～300℃。
2、儀表用于其它測量時，請告知配用檢測元件名稱、型號規格。
3、本廠可提供各種感溫元件，各種數顯儀表及智能儀表。
