一、概述

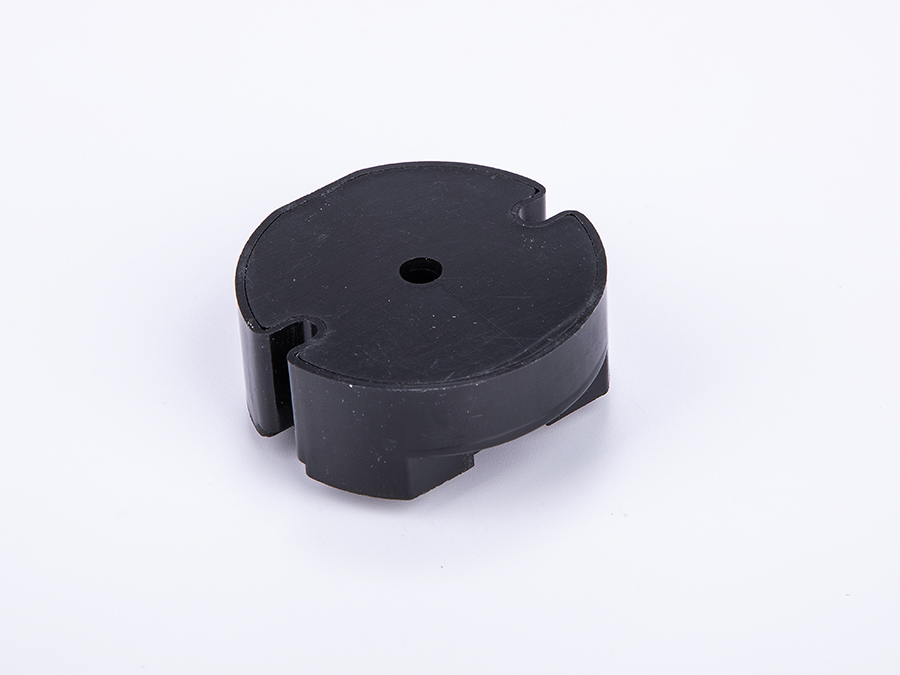

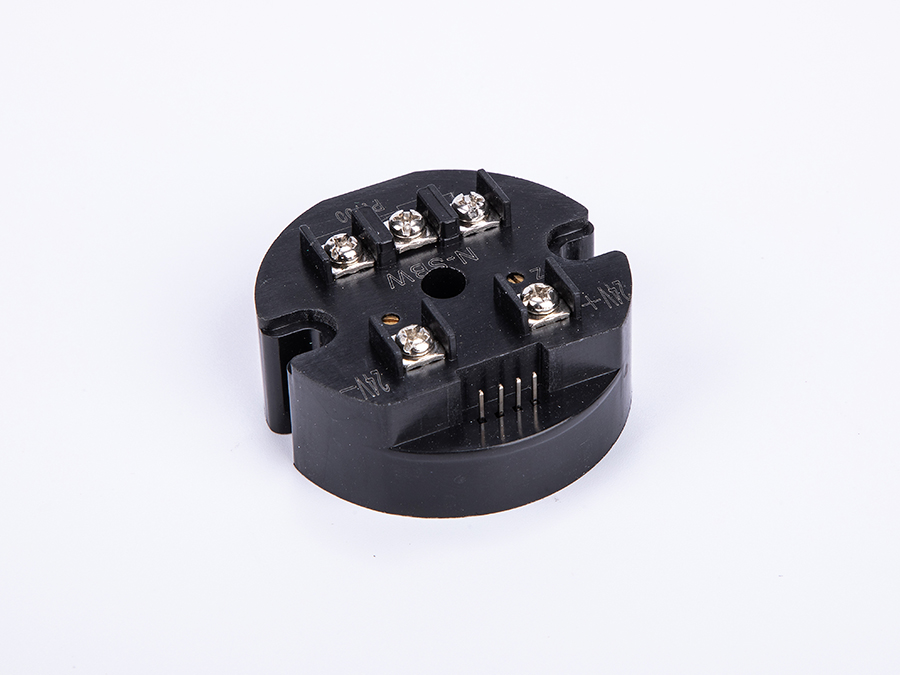

SBW 系列溫度變送器，是一種現場安裝式溫度變送單元，采用兩線制傳輸方式（電源輸入與信號輸出為二根公用導線），輸出與被測溫度成線性的4～20mA 電流信號。變送器可安裝與熱電偶、熱電阻的接線盒內與之形成一體化結構，也可作為功能模塊安裝在檢測設備中，熱電偶溫度變送器具有冷端自動補償功能。廣泛應用工控領域，進行自動化檢測、變送和控制。

二、技術參數

1. 測量精度：±0.1%、±0.2%、±0.5%

2. 輸入：K、E、S、T、J、PT100、CU50

3. 輸出（二線制）：在量程范圍內輸出4～20mA

4. 冷端補償誤差：＜1℃～2℃/K、E、J、S

5. 負載電阻：0～600Ω

6. 工作電源：額定工作電壓DC24V；工作電壓最低DC12V，最高35V,（＞24V 時需外接500Ω保護電阻）

7. 工作環境：-25℃～85℃，相對濕度≤85%RH，無腐蝕性及無強電磁輻射場合

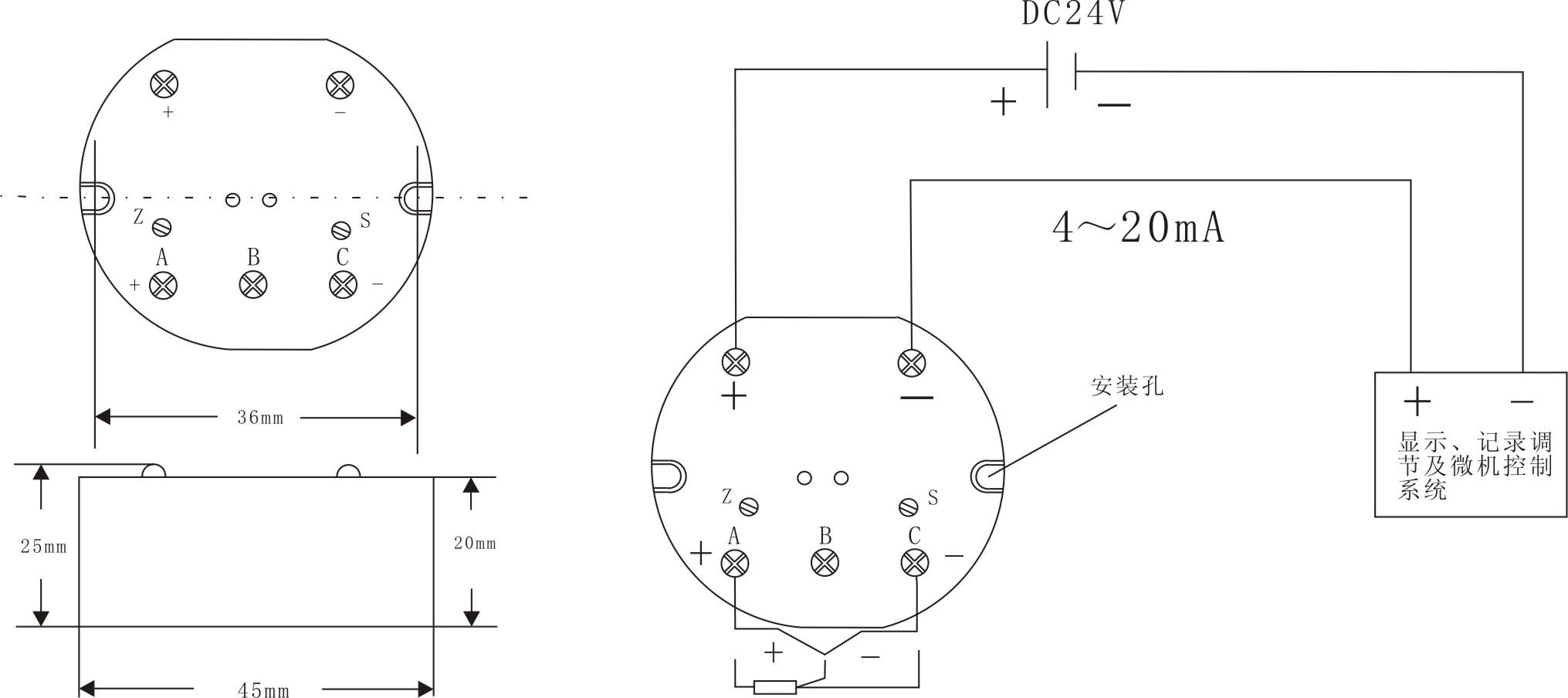

三、外型尺寸及儀表接線

四、型號意義

SBW □ － □ □
        ①     ② ③

① 分度號：

熱電偶   RK: K     RE: E     RJ: J

RS: S     RB: B     RT: T

熱電阻   ZC: Cu50     ZP: Pt100

② 變送范圍：

01：0～100℃ 02：0～200℃ 03：0～300℃ 04：0～400℃

05：0～500℃ 06：0～600℃ 07：0～700℃ 08：0～800℃

09: 0～900℃ 010：0～1000℃ 011：0～1100℃ 012：0～1200℃

50：-50～150℃ 51：-50～50℃ 52：-50～100℃ 53：0～150℃

025：0～250℃ 035：0～350℃ 045：0～450℃ 055：0～550℃

無特殊要求：電源、輸出二線制，非隔離型，DC24V 供電（特殊定貨請來電說明）
