常用型號舉例：XMTB-6411   XMTB-6412  XMTB-6502等（參考產品選型說明）

一、概述

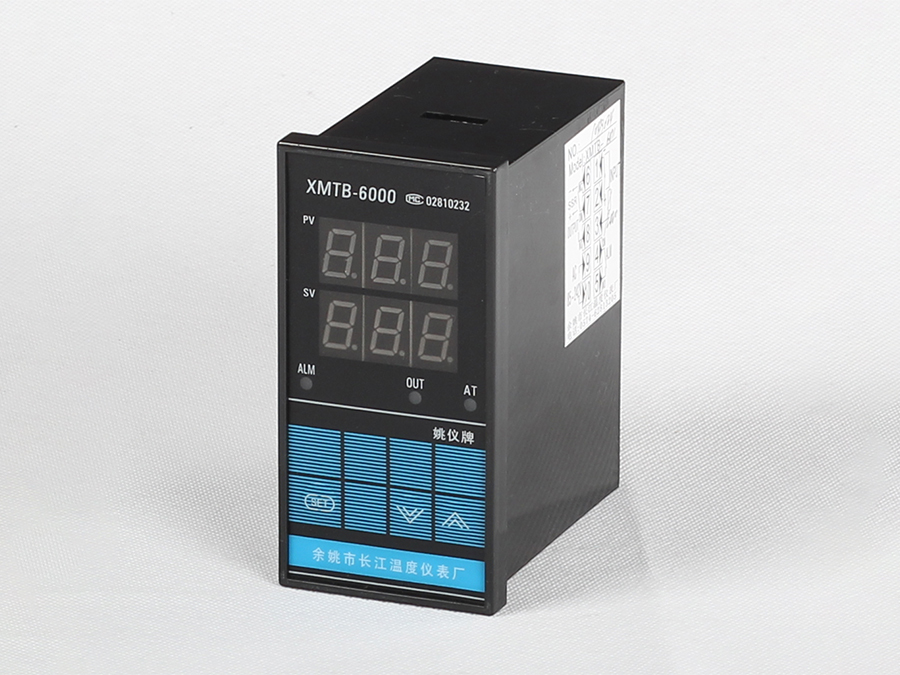

XMT*6000 系列儀表為智能型雙排三位顯示儀表，分別顯示測量值和設定值，儀表為三鍵操作，參數設置簡易，輸入信息方便等功能。控制方式有二位式控制、PID 控制，儀表采用進口超強抗干擾芯片設計，質量可靠。

二、要技術參數

1、測量誤差：±0.5F·S±1 字，附加冷端補償誤差±1℃

2、繼電器輸出(無源)觸點容量： AC220V 5A(阻性負載) 周期2～120 秒可調

3、固態繼電器驅動信號：電流大于15mA 空載電壓大于12V，周期約2S

4、可控硅過零觸發信號：大于100mA，瞬時最大1A

5、工作電源：100V～242V，50HZ

6、工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

三、產品型號定義

XMT □—6 □ □ □
        1  2  3  4  5

1:為外型尺寸及開孔尺寸（單位：mm）

空: 160×80×85    開孔152×76    A: 96×96×90    開孔92×92

B: 60×120×110    開孔56×116    D:72×72×90    開孔68×68

E: 48×96×90    開孔44×92    F: 96×48×90    開孔92×44

G: 48×48×110    開孔44×44    S: 80×160×85    開孔76×156

N：160×80×48    開孔152×76    C：80×120×35（壁掛式）

2: 操作顯示方式：‘6’三鍵輕觸開關設定，雙排三位數字顯示，PID/位式控制

3: 輸出方式：‘4’繼電器輸出‘5’固態繼電器輸出‘7’ 可控硅過零觸發

4: 為附加報警：‘空或0’無報警； ‘1’上限報警；

5：輸入信號類型:‘1’常規熱電偶輸入‘2’常規熱電阻輸入
