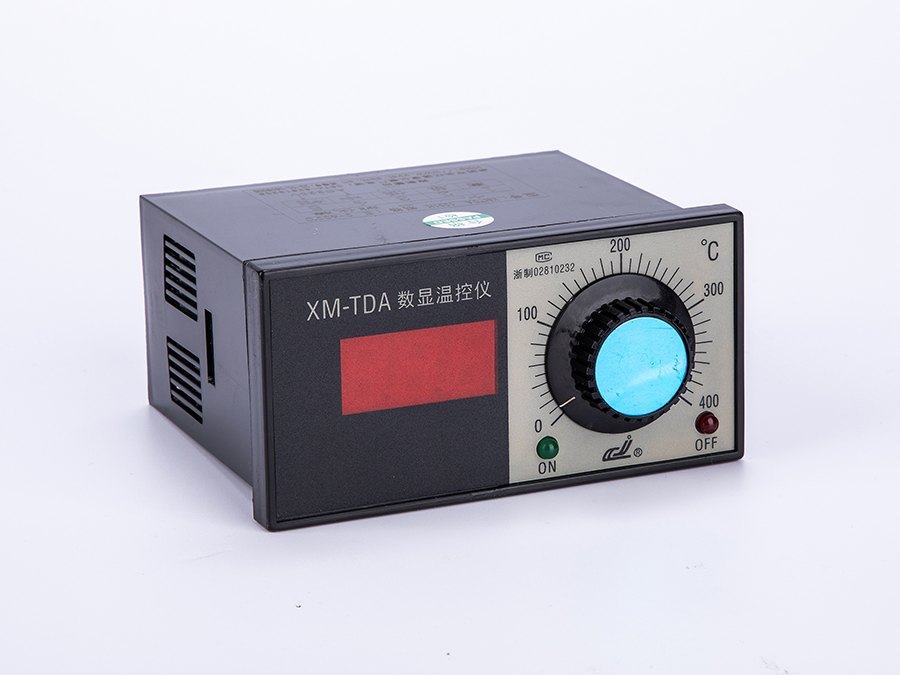

常用型號舉例：XMTDA-1001(H)   XMTDA-1002(H)等（參考產品選型說明）

一、概述

XMT*系列數字儀表為旋鈕設置,數碼管顯示，并應用了獨特的抗干擾技術，具有精度高、可靠性好、抗震性強、安裝方便，并有二位式、三位式、上下限位差、時間比例等多種控制方式、根據需要還可增加超溫報警功能，可廣泛應用于冶金、化工、電子、機械、紡織、塑料、制冷、醫療、電爐烘箱等輕、重工業部門用作溫度測量和自動控制。

二、技術性能

1、顯示方法： LED數碼管直接顯示被測值

2、顯示誤差：≤1.0%FS±1字

3、設定點偏差：≤1.0%FS

4、熱電偶冷端補償：0～50℃內誤差＜2℃

5、時間比例調節：比例帶1%～3%，周期：30S±10S

6、輸出觸點容量：交流220V 3A（阻性負載）

7、工作電源：90VAC－242VAC，50HZ/60HZ

8、功耗小于3W

9、工作環境：溫度0～50℃,相對濕度＜85%RH的無腐蝕性氣體場合

三、型號意義

□ T □  － □  □  □  □

1    2      3   4   5   6

1：顯示控制方式：“XM”表示數字指示；“空格”表示指針表頭指示

2：外型尺寸標號(mm) :

DW:160*80*90；   EA:96*96*95；   DA:60*120*100；  ED:72*72*120；

DE:48*96*100；   EB:48*96*110；  E:48*48*100；    E-96:96*96*130；

3：操作顯示方式：‘0’表示無溫度指示，只有控制設定或只有控制偏差指示；‘1’和‘2’電位器設定全量程顯示

4：主控制方式

‘0’繼電器常開常閉觸電輸出,二位式指示控制；     ‘3’繼電器常開常閉觸電輸出,二位式指示控制

5：附加報警

‘空或0’：無報警；               ‘1’：單個報警(上限觸點報警)；

6：輸入信號分類：

‘1’熱電偶(K,S,E,J,B,N,T)；     ‘2’熱電阻(PT100,Cu50)；
