  • 國內溫度儀表生產龍頭企業
  • 余姚市長江溫度儀表廠

TC-600 系列

TC-600 系列

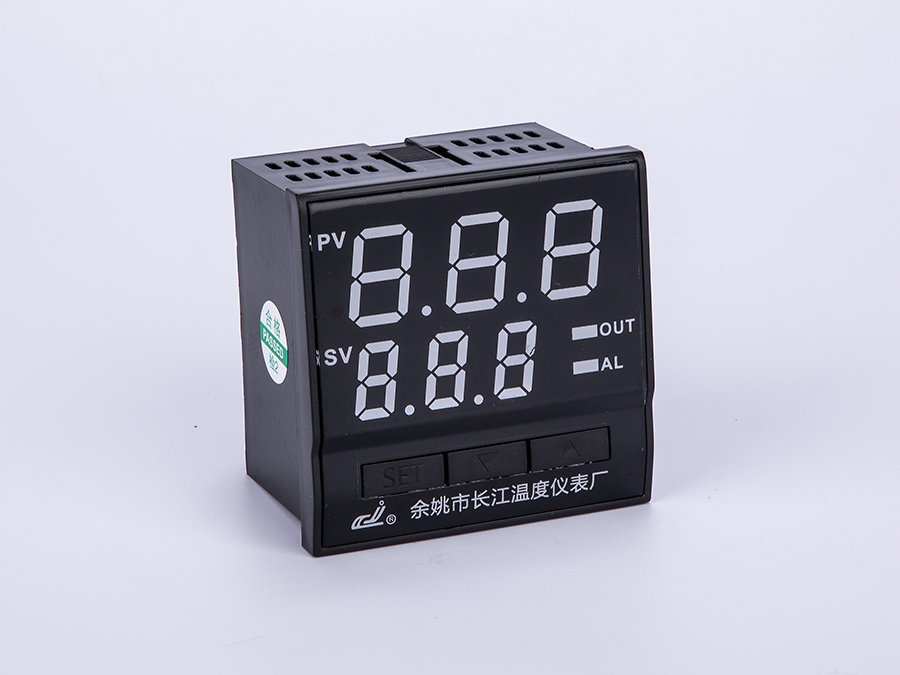

TCD-600

點擊:3002
  • 產品型號:TCD*600系列
  • 產品規格:TCD-601, TCD-602等
  • 外觀尺寸:72(寬)*72(高)*45mm

一、技術指標

1. 輸入類型:熱電偶:K、E、J、PT100
2. 測溫范圍: K(0~999℃)E(0~800℃)J(0~999℃ Pt100(-199~600℃)
3. 顯示精度:±1%F·S
4. 控制方式:二位式或回差控制
5. 輸出方式:繼電器常開常閉觸點AC220V/10A 或AC220V 20A(特殊訂購)
6. 工作電源:AC90~242V  50Hz/60Hz或DC24V(特殊訂購) 功耗:小于4W
7. 工作環境:0~50℃,濕度≤85%RH,無腐蝕性及無強電磁輻射場合

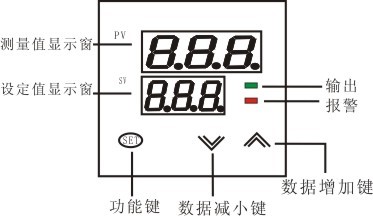

二、面板介紹


三、內部參數表

提示符名稱設定范圍說明出廠值
1 溫度設定值SPL.jpg、SPH.jpg決定按▲或▼鍵3秒直接可修改設定值50
一級菜單
2SC.jpg測量誤差修正-20~20測量值有誤差時可以通過此項值加或減修正0
3HY.jpg主控回差1~50 1
4AL.jpg上限報警同上超過報警點時有觸點轉換輸出,同時報警燈亮(有報警功能時才有觸點轉換輸出)隨機
6SPL.jpg量程下限起點到SPH.jpg設定值輸入的下限值,不影響顯示范圍0
7SPH.jpg量程上限SPL.jpg到滿量程設定值輸入的上限值,不影響顯示范圍400

四、操作方法

1、設定值更改

按▲或▼鍵1秒進入設定值更改狀態,上排PV窗口顯示測量值,下排SV窗口顯示設定值,按▲鍵或▼鍵修改,長按鍵可實現快速加或減。修改完成后,按SET鍵保存退出。不按任何鍵,10秒后自動保存退出。

2、內部參數設置(詳見表3-1)

(1) 一級菜單 :按SET鍵3秒進入一級菜單,上排窗口顯示參數符號,下排顯示參數值,按▲鍵或▼鍵修改,長按鍵可實現快速加或減。修改完成后,按SET鍵保存進入下一參數設置。不按任何鍵,10秒后自動保存退出。

五、控制輸出

當測量值<(主控設定值-回差值HY.jpg)時,OUT繼電器常開觸點吸合,OUT指示燈點亮,加熱器工作;當測量值>(主控設定值+回差值HY.jpg)時,OUT繼電器常開觸點斷開,OUT指示燈熄滅,加熱器停止工作;自然冷卻至測量值<(主控設定值-回差值HY.jpg)時,加熱器又重新開啟。

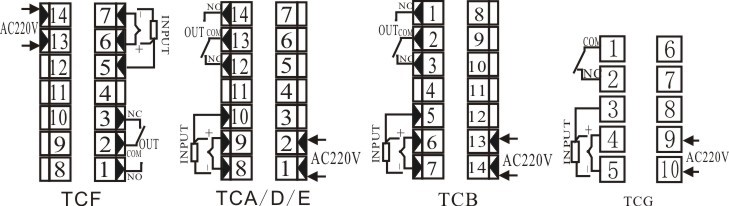

六、儀表接線圖


七、錯誤指示

當儀表顯示窗顯示“-H-”或“-L-”時,表示該通道傳感器測量值超載或傳感器已壞,應檢修傳感器,若傳感器無故障,請確認所選傳感器是否與所配儀表的分度號一致。
