TC-300 系列

LOADING IMAGES

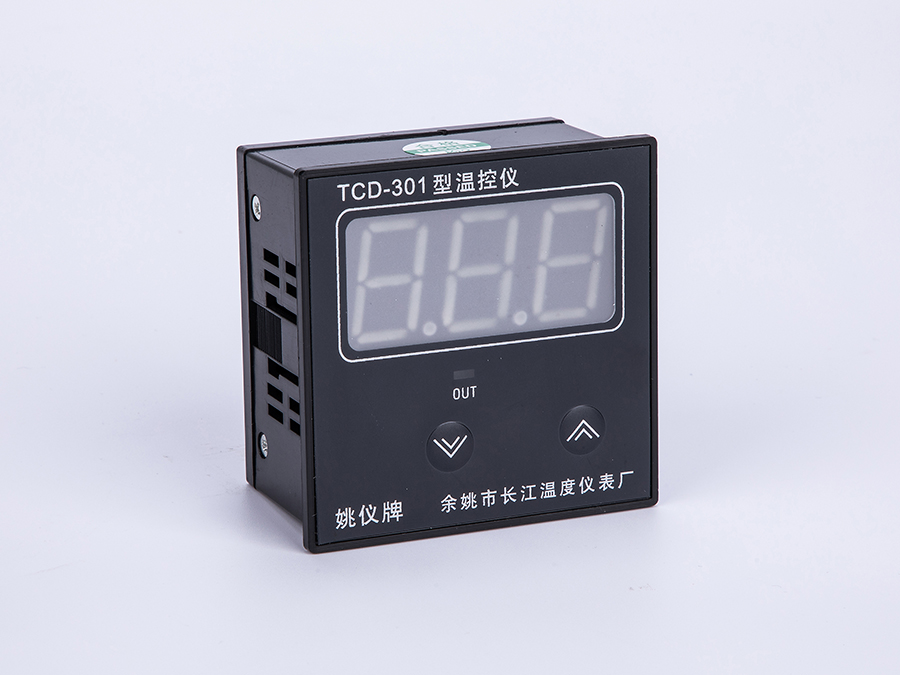

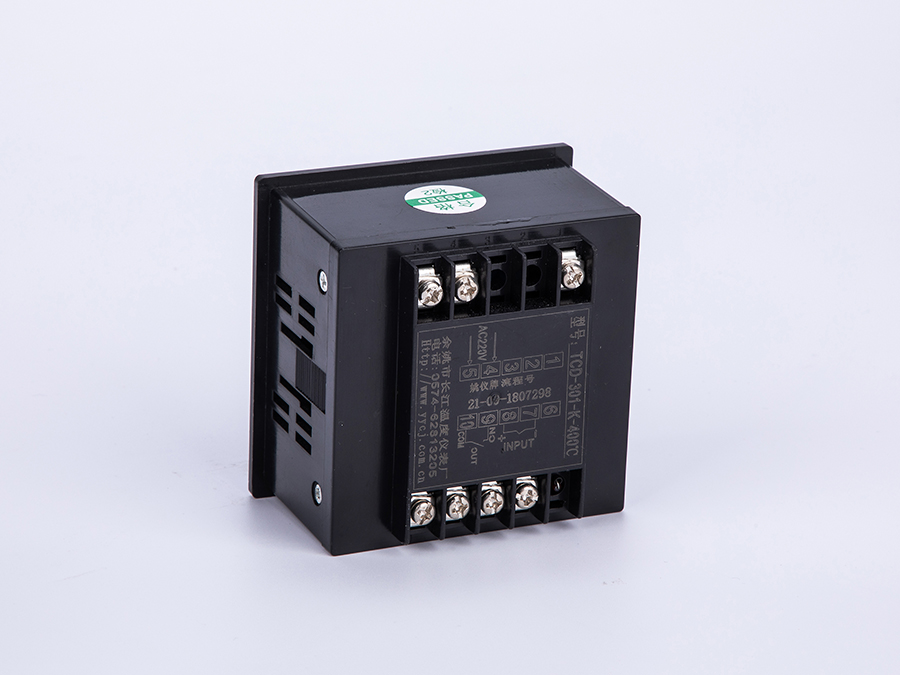

TCD-300

點擊：1140

說明書下載

產品型號：TCD*300系列
產品規格：TCD-301, TCD-302等
外觀尺寸：72（寬）*72（高）*45mm

一、概述

TC-300 系列溫控儀表可以代替?zhèn)鹘y(tǒng)的拔碼式或電位器式數顯儀表，它采用輕觸按鍵可自由設定，單排三位LED 顯示，采用簡易PID 控制或二位式回差控制，并且回差可調，以及傳感器誤差修正功能，儀表具有控制性能可靠、性價比高、應用范圍廣等優點。

二、技術指標

1、輸入類型及測量范圍：K（0～999℃） E（0～800℃） J（0～999℃）Pt100（-199～600℃） Cu50（-50～150℃）NTC（-50～150℃）4-20MA 標準電流信號
2、顯示精度：±1%F·S±1B 附加冷端補償誤差≤2℃
3、控制方式：二位式控制（回差可調)或PID 控制
4、回差設置范圍： 1～20℃
5、傳感器誤差平移修正范圍：-20～20℃
6、輸出方式：繼電器常開常閉觸點AC220V/5A
7、固態繼電器驅動信號：電流≥15mA 空載電壓≥9V
8、工作電源：AC85～242V 50Hz/60Hz 功耗：小于3W 或其他按客戶要求
9、工作環境：0～50℃，濕度≤85％RH，無腐蝕性及無強電磁輻射場合

三、型號定義

TC □—3 □ □ □
1 2 3 4 5

1：該產品系列型號Temperature Controller

2:為外型尺寸及開孔尺寸（單位：mm）

H: 160×80×45 開孔152×76 A: 96×96×45 開孔92×92

B: 60×120×45 開孔56×116 D:72×72×45 開孔68×68

E: 48×96×45 開孔44×92 F: 96×48×45 開孔92×44

G: 48×48×45 開孔44×44 S: 80×160×45 開孔76×156

K：48×24×45 開孔152×76 C：80×120×35（壁掛式）

FC：76×35×77 開孔70×29 L：76×35×45 標準DIN 導軌安裝

3：操作顯示方式：

‘0’:二鍵輕觸開關操作，二位式調節。
‘2’:二鍵輕觸開關操作，三位式調節。
‘3’:二鍵輕觸開關操作，時間比例調節。
‘4’:二鍵輕觸開關操作，觸點通斷二位式PID 調節。

4：輸入信號類型:

1. 熱電偶（K E J）
2. 熱電阻(PT100 CU50)
3. 熱敏電阻（NTC 25℃@10K B=3435 或25℃@5K B=3900 或特定NTC）
4. 4-20MA 標準電流信號，對應0~999 顯示

5:后綴

無：繼電器輸出(220V 時電流≤5A)
A：可控硅過零觸發
G：固態繼電器控制信號輸出
D: 大功率繼電器輸出(220V 時電流≤30A)

四、面板說明（參考）

（1）、測量值顯示窗：在正常顯示情況下顯示測量溫度值；設定狀態下交替顯示參數代碼和參數值。
（2）、輸出指示燈（OUT）：當儀表有輸出時指示燈亮，儀表輸出關閉時指示燈同時熄滅。
（3）、數據減少鍵（▼）：在正常顯示情況下按此鍵可以修改溫度設定值；與▲鍵組合使用可進入?yún)?shù)修改狀態。
（4）、數據增加鍵（▲）：在正常顯示情況下按此鍵可以修改溫度設定值；與▼鍵組合使用可進入?yún)?shù)修改狀態。

五、參數設置

5.1、主控設定值：在儀表正常顯示情況下直接按數據增加鍵（▲）或數據減小鍵（▼）1S 即可閃爍顯示溫度設定值，此時按（▲）或（▼）鍵可修改溫度設定值，長按可實現數據的快速加或減。在無任何操作的情況下，設定值在閃爍5 次后返回正常顯示狀態。
